井戸水フィルターを設置しよう
rioシロウトテキトー工事株式会社謹製井戸水フィルターということで仮設したのだけれど、実際に風呂に水を張ってみたら、いくつか問題点があったので、改良したバージョンの作り方をまとめておく。
仮設状態はこんな感じで、水漏れしてることが分かる。端材で作ったので横幅が足りてない。
材料
調達先が複数になるけれど、モノタロウがメイン。
モノタロウ
- フィルターハウジング：10インチ、接続口径 1/2PTのものを3つ。注文コード:40662363
- カートリッジフィルター PPS 10インチ、ろ過精度20 μm。注文コード:69494793
- PTFE ニップル ねじ寸法R 1/2×R 1/2 NR0089-008。注文コード:39437273
これは正直なところ、高い。後で買ったステンレスのニップルでも良いと思う。
- コネクタ 散水ホース用 材質ABS+PP 適合ホース内径12～15 mm M8010を5つ。注文コード:74097154
- シールテープ 幅13 mm長さ5 m 1パック(5巻)。注文コード:49327705
5巻も要らんと思うかもしれんけど、1巻で買っても価格が大して変わらなかったりする。

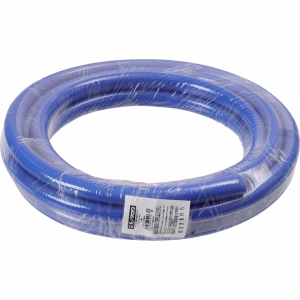

- ホース 防藻・耐圧タイプ ブルー色 内径15 mm長さ5 m。注文コード:74036139
内径さえ合ってれば、何でも良い。必要な長さを買えば良し。

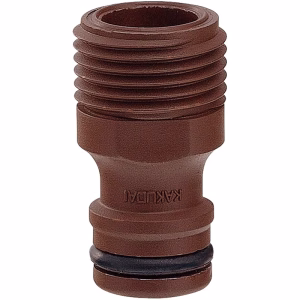

- ネジニップル 13。注文コード:64717110
当初、これでイケるかと思ったが、ワンタッチジョイントが完全に固定できない。買っちゃダメ！

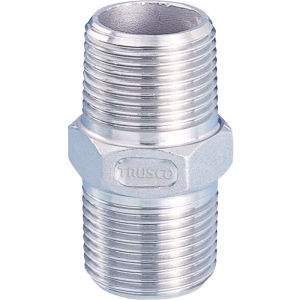

- 六角ニップル(ステンレス) 呼び径15A。5つ必要。注文コード:57234494
上のネジニップルと比較すると分かりやすいが、上のニップルはネジ山の数が足らないため、フィルターハウジングの接続部に埋もれてしまい、ワンタッチジョイントが完全にはまらなくなる。
- メタルネジ口金。4つ必要。注文コード:44411507
AliExpressもしくはAmazon
- 10インチフラット型UF中空糸限外ろ過膜フィルター0.01ミクロン高流量膜UFドライ-A28R
浄水器で使われている中空糸膜フィルターの、フィルターハウジング用サイズのもの。アリエクでも入手できるしAmazonでも入手可能。モノタロウのフィルターハウジングはフラットタイプ。
- アイボルト M6ボルト
モノタロウのフィルターハウジングのヘッダには4カ所の下穴があり、M6のタッピングでネジを切ってやると丁度良い。この穴を使って固定する方法は色々考えられるのだけど、アイボルトとワイヤーで架台にぶら下げることにした。
タップがもし無ければ、M6で。
スーパービバホーム
- 羽子板付き束石、2つ。ビバホームの通販での取扱いが無いので、店舗で同様のものを。
- アルミアングル、1 m x 40 mm x 40 mmを3本。これも通販での取扱いが無い。
40 mm幅なのは束石の羽子板の幅と、羽子板に開いている6 mmの穴4つがそのまま使えるから。ディスクグラインダーが無ければ、1 mを4本にしても良い。
- ステン M6 x 15 mm トラス頭ネジ、ワッシャ、ナットを、16セット。もちろんAmazonでも入手可能。DIYする人なら在庫してると思う。
工具
- 電動ドライバ
ネジ止めと穴開け。ネジ止めの際はモンキーかソケットレンチ併用。
- 六角軸ドリル
6 mmピッタリだとズレた時にネジが通らないので、8 mmで開けておくのが安全。
- ディスクグラインダー
アルミアングルを50 cm x 2本に切断するのに使う。無ければ金鋸でも全然イケる。
HiKOKI(ハイコーキ) ディスクグラインダ トイシ径100mm×厚さ3mm×穴径15mm AC100V FG10SC3
HiKOKI(ハイコーキ)
¥11,039
105 mmでステンを切れるなら何でも良い。今回はアルミアングルなんで。
- センター一発
羽子板の穴の位置をアルミアングルに「写す」のに使う。木工でも多用するので、買っておいて損は無い。
架台の製作
- 1 mのアルミアングルを50 cm x 2に切断する。
- 1のアングルに、羽子板の4カ所の穴の位置を写し取り、3 mm → 6 mmの順に穴を拡げる。
- 1のアングルと、1 mのアングル2本に、下部は羽子板と干渉しないように、上部は1の上端に来るように、6 mmの穴を2つ斜めに開ける。
- M6ネジでアングル同士を固定する。
タッピング
各フィルタハウジングに4カ所の下穴があるので、M6でタッピングしておく。
配管

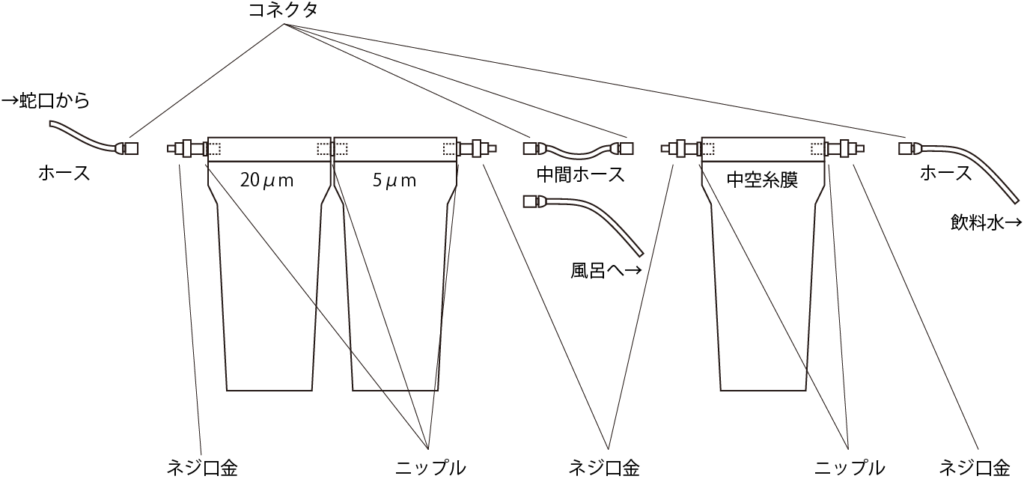

各パーツの接続は以下。ニップルのネジ部はシールテープを巻く。風呂水として使う時は中空糸膜フィルタを通さないが、飲料水として使う時は中間ホースを使う。バルブで切り替えても良いが、中空糸膜フィルタを使うのは基本的に災害時。普段は中間ホースで中空糸膜フィルターの出入り口を塞いでおき、利用する時に中空糸膜フィルターをセットする。通水していない間に菌が繁殖することを防ぐため。
設置

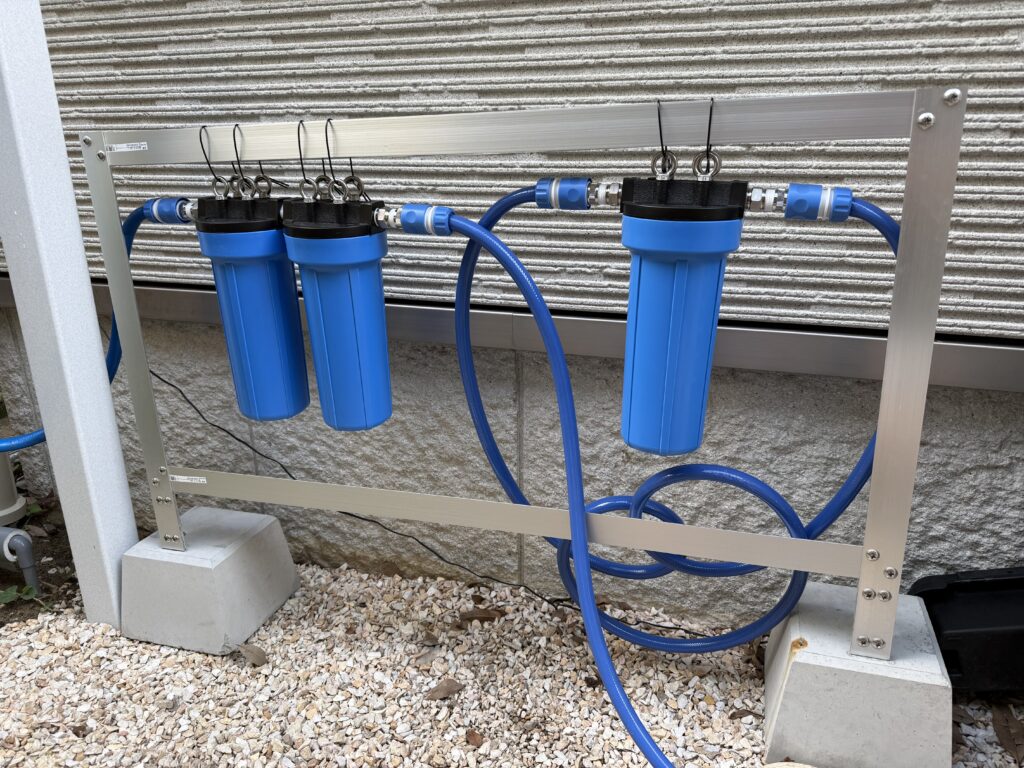

アイボルトにワイヤーを通して固定。
結果
不織布フィルターのみでは、粉状の砂が含まれる上、水に濁りが見えたのが、
20 μm ＋ 5 μmのフィルターで砂はもちろん、濁りも無くなった。
